كيف نحول وحدة تخزين ببابين إلى قائمة قص واضحة من لوح خشب
الفكرة

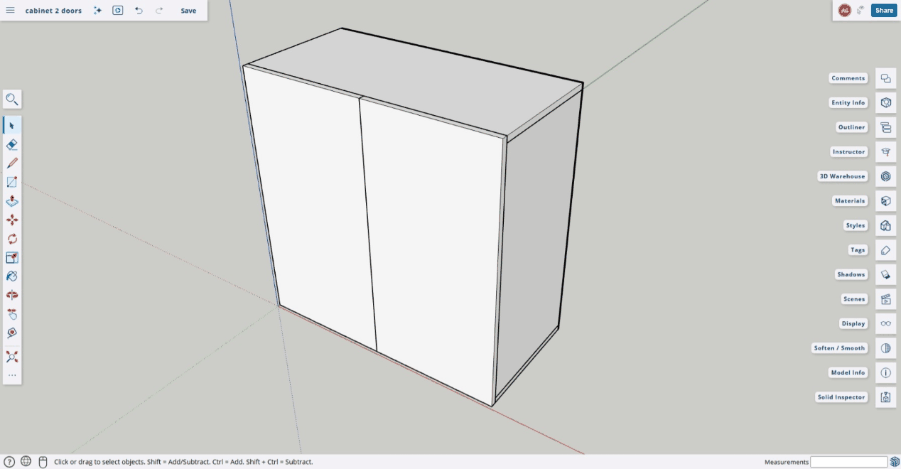

لنأخذ مثالًا عمليًا بسيطًا: وحدة تخزين ببابين مقاسها 80 سم عرض × 80 سم ارتفاع × 40 سم عمق.
وحدة التخزين فيها:
- بابان، عرض كل باب تقريبًا 40 سم
- رف داخلي واحد
- ظهر بسمك 6 مم
- وباقي القطع بسمك 18 مم
قبل أن تبدأ في القص، لا تبدأ من اللوح نفسه. ابدأ من شكل وحدة التخزين، ثم حوّلها إلى قطع واضحة ومقاسات مفهومة.

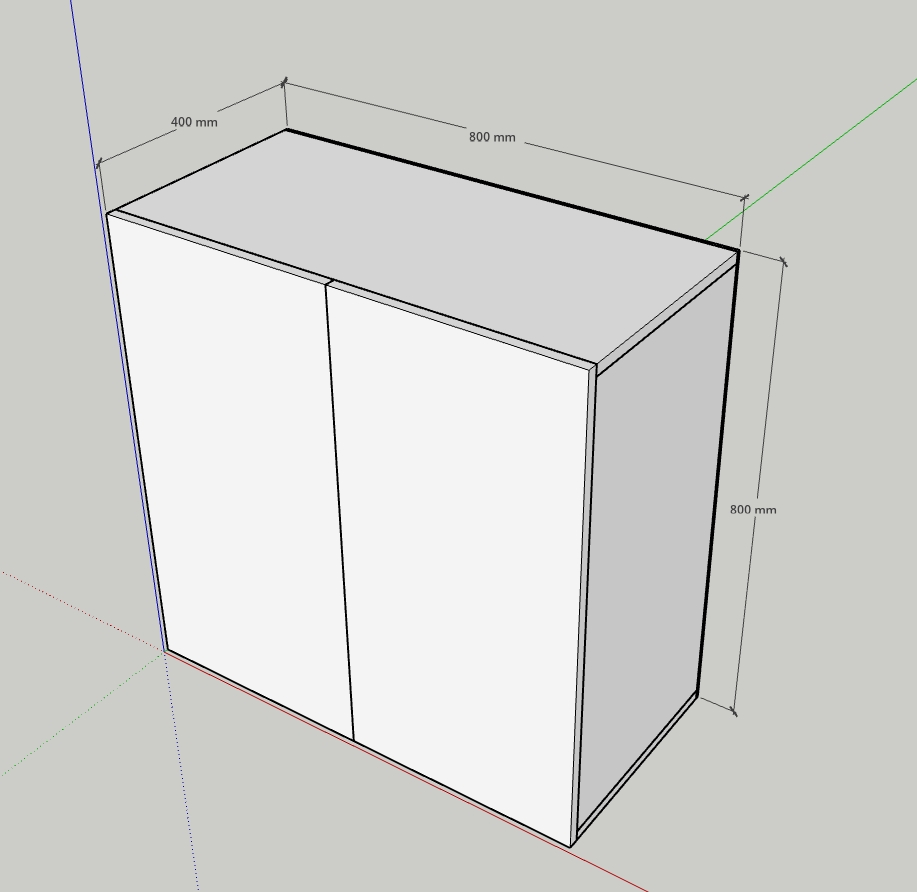

1. حدد المقاسات الخارجية
افترض أن وحدة التخزين ستكون:
- العرض: 80 سم
- الارتفاع: 80 سم
- العمق: 40 سم
هذه الأبعاد تمثل الحجم الخارجي النهائي، وليست مقاسات كل قطعة بعد.
2. قرر الأجزاء الأساسية
وحدة تخزين بسيطة بهذا الشكل تحتاج عادةً إلى:
- جانبان
- سطح علوي
- سطح سفلي
- رف داخلي واحد
- ظهر
- بابان أماميان
3. حدد سماكة (تخانة) اللوح
هنا عندنا سماكتان مختلفتان:
- كل الأجزاء الرئيسية: 18 مم
- الظهر فقط: 6 مم
وهذا مهم لأن العرض الداخلي يختلف عن العرض الخارجي.
مثال سريع:
- العرض الخارجي: 80 سم
- سمك الجنب اليمين: 1.8 سم
- سمك الجنب اليسار: 1.8 سم
- العرض الداخلي التقريبي: 76.4 سم
4. اكتب قائمة القطع
بعد ذلك نحول وحدة التخزين إلى قطع منفصلة. في هذا المثال سنفصل بين قطع 18 مم وقطعة الظهر 6 مم.
قطع 18 مم
| القطعة | العدد | المقاس التقريبي |
|---|---|---|
| جنب يمين | 1 | 76.4 × 37.6 سم |
| جنب يسار | 1 | 76.4 × 37.6 سم |
| سطح علوي | 1 | 80 × 37.6 سم |
| سطح سفلي | 1 | 80 × 37.6 سم |
| رف داخلي | 1 | 76.4 × 36 سم |
| ضلفة يمين | 1 | حوالي 40 × 80 سم، حسب المفصلة والخلوص |
| ضلفة يسار | 1 | حوالي 40 × 80 سم، حسب المفصلة والخلوص |
قطعة 6 مم
| القطعة | العدد | المقاس التقريبي |
|---|---|---|
| ظهر | 1 | 80 × 80 سم |
ملاحظة مهمة: أبعاد الأبواب هنا تقريبية في هذا المثال. في التنفيذ الفعلي قد تترك الورشة خلوصًا بسيطًا للحركة والمفصلات حسب نوع التركيب.
5. راعِ الفراغ بين القطع
عند القص، لا تنسَ عرض النصل أو kerf.
هذا يعني أن التخطيط على اللوح لا يعتمد فقط على جمع المقاسات النظرية، بل أيضًا على المسافة التي يستهلكها المنشار بين القطع.
6. حوّل القائمة إلى لوح قص
بعد تجهيز قائمة القطع 18 مم، أدخلها في منشار دوت نت للحصول على توزيع القص على اللوح.
في هذا المثال، مخطط اللوح يشمل فقط القطع المصنوعة من لوح 18 مم، أما الظهر 6 مم فهو قطعة واحدة منفصلة ولا يحتاج هنا إلى مخطط توزيع خاص.
بعد إدخال القطع، ستحصل عادةً على:
- توزيع القطع على الألواح
- عدد الألواح المطلوبة
- نسبة الهدر
- مخطط بصري للطباعة أو الإرسال عبر واتساب
7. راجع قبل القص
قبل إرسال الخطة إلى المنشار أو الورشة، تحقق من:
- المقاسات النهائية
- سماكة كل قطعة: 18 مم أم 6 مم
- مقاس كل باب واتجاه الفتح إذا كان مهمًا
- مساحة الأمان المطلوبة في الورشة
الخلاصة
الفكرة البسيطة تتحول إلى قطع جاهزة عندما تمشي بهذا الترتيب:
فكرة -> أبعاد خارجية -> تحديد الأجزاء -> فصل السماكات -> قائمة قص -> توزيع على الألواح.
في المثال ده، وحدة تخزين صغيرة ببابين ورف واحد تحولت إلى قائمة واضحة: خمس قطع هيكلية أساسية، بابان، وظهر منفصل 6 مم. وده بالضبط النوع من التخطيط اللي منشار دوت نت بيساعدك تنجزه بسرعة وبصورة مفهومة قبل القص.
